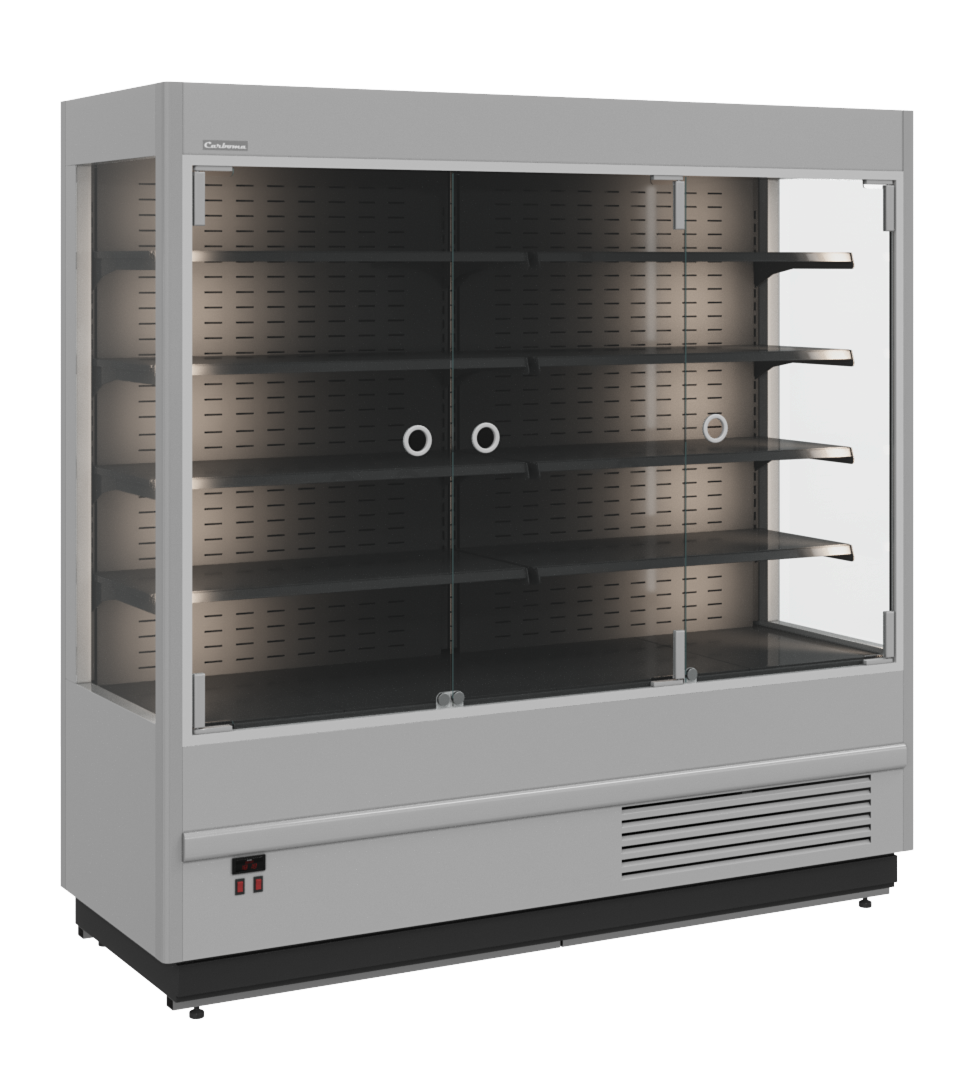

Витрины FC20-08 (Cube)

картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)
картинка Витрины FC20-08 (Cube)

Основные характеристики:

  • Номинальное напряжение 220 В, 50 Гц
  • Тип охлаждения – динамический
  • Климатический класс оборудования: 3
  • Хладагент R404a
  • Витрины предназначены для эксплуатации в закрытом помещении с естественной вентиляцией при температуре окружающей среды от +12 до +25 и относительной влажности не более 60%
  • Загрузить листовку FC20-08 Загрузить 3D модели Загрузить комплектацию подвеса для колбас, мяса (опции) Загрузить схему установки полок Загрузить схему кодификации Загрузить цветовую схему Загрузить иллюстрации для SMM Загрузить изображения Горки CUBE Загрузить листовку ЦВЕТ В ПОДАРОК Загрузить иллюстрации для SMM
    Холодильные витрины FC20-08 (CUBЕ) позволяют эффективно использовать торговое пространство благодаря компактным внешним размерам и эргономичному кубическому дизайну.
    Ночная шторка фронтальной части (для моделей VM) и стеклопакеты с энергосберегающими стеклами в боковых панелях обеспечивают до 30% энергосбережения.

    Витрина должна быть установлена не ближе 2 м от отопительных приборов. Запрещается эксплуатация витрины при попадании на нее прямых солнечных лучей, воздушных потоков от кондиционеров, вентиляторов и обогревателей.
    Просвет между задней стенкой витрины и стеной помещения должен быть не менее 0,25 м.

    ПРЕДУСМОТРЕТЬ ВЫВОД ПЕРЕЛИВА ВАННОЧКИ ВЫПАРИВАНИЯ В ОБЩУЮ ДРЕНАЖНУЮ СИСТЕМУ ПОМЕЩЕНИЯ!

    Необходимо загружать витрину предварительно охлажденными до температуры полезного объема продуктами, равномерно располагая их на полках.
    Для витрин VМ нагрузка на полку не более: 15кг - для ВХСп-0,7; 23кг - для ВХСп-1,0; 30кг - для ВХСп-1,3 и ВХСп-2,5; 22кг - для ВХСп-1,9.
    Для витрин VV (со стеклянными фронтами) нагрузка на полку не более: 17кг - для VV 0,7; 26кг - для VV 1,0; 34кг - для VV 1,3; 25кг - для VV 1,9.
    Для витрин VL (со стеклянными фронтами) нагрузка на полку не более: 23кг - для FC20-0,8 VL 1,0-1; 30кг - для FC20-0,8 VL 1,3-1.
    Для витрин FLORA: 19кг - для FC20-0,8 VM 1,0-2 FLORA; 25кг - для FC20-0,8 VM 1,3-1 FLORA и FC20-0,8 VM 1,3-2 FLORA.

    Запрещается загораживать воздуховоды.
    При невыполнении требований нарушается циркуляция воздуха, эксплуатационные характеристики изделия ухудшаются, что может привести к порче пищевых продуктов.

    При дождливой или влажной погоде на витрине может выпадать конденсат. Это не является неисправностью. В этом случае время от времени протирайте витрину мягкой тканью.

    Стандартное исполнение:
    9006-9005 (схема 1)
    INOX -СТАЛЬ НЕРЖАВЕЮЩАЯ (схема 3)

    Исполнение под заказ (принимается при заполненной и подписанной цветовой схеме, см вкладку ЗАГРУЗИТЬ ЦВЕТОВУЮ СХЕМУ):
    цвет по схеме стандарт ( (схема 2, см вкладку ЦВЕТА)- ЦЕНУ УТОЧНЯЙТЕ У МЕНЕДЖЕРА!
    цвет по схеме нестандарт (по шкале RAL) - ЦЕНУ УТОЧНЯЙТЕ У МЕНЕДЖЕРА!

    Для горок с фронтами (VV) длиной 0,7 возможно перенавешивание двери ТОЛЬКО В ЗАВОДСКИХ УСЛОВИЯХ!
    Модель Габаритные размеры, мм Масса, кг t, °C Экс. пл-дь, мм Потр-е эл/эн в сутки, кВт Цена, руб
    Длина Ширина Высота
    FС20-08 VM 0,7-2 9006-9005FС20-08 VM 0,7-2 9006-9005 FС20-08 VM 0,7-2 9006-9005
    Посмотреть чертеж
    740 875 1930(1980) 170 0…+7 1,71 16,0 154 200 руб.
    FС20-08 VM 1,0-2 9006-9005 FС20-08 VM 1,0-2 9006-9005 FС20-08 VM 1,0-2 9006-9005
    Посмотреть чертеж
    1060 875 1930(1980) 222 0…+7 2,56 20,0 167 600 руб.
    FС20-08 VM 1,3-2 9006-9005  FС20-08 VM 1,3-2 9006-9005  FС20-08 VM 1,3-2 9006-9005
    Посмотреть чертеж
    1330 875 1930(1980) 235 0…+7 3,28 21,0 190 700 руб.
    FС20-08 VM 1,9-2 9006-9005FС20-08 VM 1,9-2 9006-9005 FС20-08 VM 1,9-2 9006-9005
    Посмотреть чертеж
    1955 875 1930(1980) 290 0…+7 4,94 36,0 240 600 руб.
    FС20-08 VM 2,5-2 9006-9005FС20-08 VM 2,5-2 9006-9005 FС20-08 VM 2,5-2 9006-9005
    Посмотреть чертеж
    2580 875 1930(1980) 385 0…+7 6,6 40,0 350 600 руб.
    FC20-08 VM 0,7-1 LIGHT (фронт X0 распашные двери)FC20-08 VM 0,7-1 LIGHT (фронт X0 распашные двери) FC20-08 VM 0,7-1 LIGHT (фронт X0 распашные двери)
    Посмотреть чертеж
    740 875 1930(1980) 190 0...+7 1,84 12,5 174 200 руб.
    FC20-08 VM 1,0-1 LIGHT (фронт X0 распашные двери)FC20-08 VM 1,0-1 LIGHT (фронт X0 распашные двери) FC20-08 VM 1,0-1 LIGHT (фронт X0 распашные двери)
    Посмотреть чертеж
    1060 875 1930(1980) 240 0...+7 2,75 16,5 189 500 руб.
    FC20-08 VM 1,3-1 LIGHT (фронт X0 распашные двери)FC20-08 VM 1,3-1 LIGHT (фронт X0 распашные двери) FC20-08 VM 1,3-1 LIGHT (фронт X0 распашные двери)
    Посмотреть чертеж
    1330 875 1930(1980) 280 0...+7 3,54 17,5 215 400 руб.
    FC20-08 VM 1,9-1 LIGHT (фронт X0 распашные двери)FC20-08 VM 1,9-1 LIGHT (фронт X0 распашные двери) FC20-08 VM 1,9-1 LIGHT (фронт X0 распашные двери)
    Посмотреть чертеж
    1955 875 1930(1980) 370 0...+7 5,30 21,0 272 000 руб.
    FC 20-08 VM 2,5-1 LIGHT (фронт X0 распашные двери)FC 20-08 VM 2,5-1 LIGHT (фронт X0 распашные двери) FC 20-08 VM 2,5-1 LIGHT (фронт X0 распашные двери)
    Посмотреть чертеж
    2580 875 1930(1980) 0...+7 7,08 396 300 руб.
    FС20-08 VM 0,7-2 0430 (INOX)FС20-08 VM 0,7-2 0430 (INOX) FС20-08 VM 0,7-2 0430 (INOX)
    Посмотреть чертеж
    740 875 1930(1980) 170 0…+7 1,71 16,0 189 600 руб.
    FС20-08 VM 1,0-2 0430 (INOX)FС20-08 VM 1,0-2 0430 (INOX) FС20-08 VM 1,0-2 0430 (INOX)
    Посмотреть чертеж
    1060 875 1930(1980) 222 0…+7 2,56 20,0 205 200 руб.
    FС20-08 VM 1,3-2 0430 (INOX)FС20-08 VM 1,3-2 0430 (INOX) FС20-08 VM 1,3-2 0430 (INOX)
    Посмотреть чертеж
    1330 875 1930(1980) 235 0…+7 3,28 21,0 233 200 руб.
    FС20-08 VM 1,9-2 0430 (INOX)FС20-08 VM 1,9-2 0430 (INOX) FС20-08 VM 1,9-2 0430 (INOX)
    Посмотреть чертеж
    1955 875 1930(1980) 290 0…+7 4,94 36,0 294 400 руб.
    FС20-08 VM 2,5-2 0430 (INOX)FС20-08 VM 2,5-2 0430 (INOX) FС20-08 VM 2,5-2 0430 (INOX)
    Посмотреть чертеж
    2580 875 1930(1980) 385 0…+7 6,6 40,0 428 900 руб.
    FC20-08 VV 0,7-1 STANDARD (фронт X5 распашные двери)
    Посмотреть чертеж
    740 875 1930(1980) 190 -5…+5 1,84 12,5 199 400 руб.
    FC20-08 VV 1,0-1 STANDARD (фронт X5 распашные двери)FC20-08 VV 1,0-1 STANDARD (фронт X5 распашные двери) FC20-08 VV 1,0-1 STANDARD (фронт X5 распашные двери)
    Посмотреть чертеж
    1060 875 1930(1980) 240 -5…+5 2,75 16,5 214 000 руб.
    FC20-08 VV 1,3-1 STANDARD (фронт X5 распашные двери)FC20-08 VV 1,3-1 STANDARD (фронт X5 распашные двери) FC20-08 VV 1,3-1 STANDARD (фронт X5 распашные двери)
    Посмотреть чертеж
    1330 875 1930(1980) 280 -5…+5 3,54 17,5 248 500 руб.
    FC20-08 VV 1,9-1 STANDARD (фронт X5 распашные двери)
    Посмотреть чертеж
    1955 875 1930(1980) 370 -5…+5 5,30 21,0 306 600 руб.
    FC 20-08 VV 2,5-1 STANDARD (фронт X5 распашные двери)FC 20-08 VV 2,5-1 STANDARD (фронт X5 распашные двери) FC 20-08 VV 2,5-1 STANDARD (фронт X5 распашные двери)
    Посмотреть чертеж
    2580 875 1930(1980) -5…+5 7,08 431 600 руб.
    FC20-08 VL 1,0-1 0300 STANDARD (фронт X5L распашные двери)FC20-08 VL 1,0-1 0300 STANDARD (фронт X5L распашные двери) FC20-08 VL 1,0-1 0300 STANDARD (фронт X5L распашные двери)
    Посмотреть чертеж
    1070 875 1930(1980) 248 до -18 2,56 21,0 278 100 руб.
    FC20-08 VL 1,3-1 0300 STANDARD (фронт X5L распашные двери)FC20-08 VL 1,3-1 0300 STANDARD (фронт X5L распашные двери) FC20-08 VL 1,3-1 0300 STANDARD (фронт X5L распашные двери)
    Посмотреть чертеж
    1340 875 1930(1980) 295 до -18 3,28 21,5 323 300 руб.
    FC20-08 VM 1,0-2 FLORAFC20-08 VM 1,0-2 FLORA FC20-08 VM 1,0-2 FLORA
    Посмотреть чертеж
    1060 875 1930(1980) 222 0…+7 - 20,0 189 800 руб.
    FC20-08 VM 1,3-2 FLORAFC20-08 VM 1,3-2 FLORA FC20-08 VM 1,3-2 FLORA
    Посмотреть чертеж
    1330 875 1930(1980) 235 0…+7 - 21,0 217 000 руб.
    FC20-08 VM 1,9-2 FLORAFC20-08 VM 1,9-2 FLORA FC20-08 VM 1,9-2 FLORA
    Посмотреть чертеж
    1955 875 1930(1980) 0…+7 - 280 300 руб.
    FC20-08 VM 2,5-2 FLORAFC20-08 VM 2,5-2 FLORA FC20-08 VM 2,5-2 FLORA
    Посмотреть чертеж
    2580 875 1930(1980) 0…+7 - 401 300 руб.
    FC20-08 VM 1,0-1 STANDARD FLORA (фронт X7 распашные двери)FC20-08 VM 1,0-1 STANDARD FLORA (фронт X7 распашные двери) FC20-08 VM 1,0-1 STANDARD FLORA (фронт X7 распашные двери)
    Посмотреть чертеж
    1060 875 1930(1980) 0…+7 - 237 400 руб.
    FC20-08 VM 1,3-1 STANDARD FLORA (фронт X7 распашные двери)FC20-08 VM 1,3-1 STANDARD FLORA (фронт X7 распашные двери) FC20-08 VM 1,3-1 STANDARD FLORA (фронт X7 распашные двери)
    Посмотреть чертеж
    1330 875 1930(1980) 266 0…+7 - 17,5 277 000 руб.
    Ночная шторка 0,7 5 10 600 руб.
    Ночная шторка 1,0 5 11 500 руб.
    Ночная шторка 1,3 5 13 200 руб.
    Ночная шторка 1,9 5 20 900 руб.
    Ночная шторка 2,5 5 24 100 руб.

    Стандартная комплектация

    • Компрессор европейского производства
    • Электронный блок управления Carel
    • Корпус из стали
    • Термоизоляция корпуса- пенополиуретан
    • Боковая LED подсветка (длина 0,6; 0,7; 1,0; 1,3; 1,9)
    • Боковая и верхняя LED подсветка (длина 2,5)
    • Выпариватель конденсата
    • Пластиковый защитный бампер
    • Бампер защитный (труба нерж) для модели INOX
    • Боковые панели металлические с ППУ изоляцией со стеклопакетом (для модели VM, VV)
    • Боковые панели металлические с ППУ изоляцией (для модели VL)
    • 4 ряда полок (для модели VM, VV);
    • 4 ряда сетчатых решеток (для модели VL);
    • 2 ряда полок (для модели VM FLORA, VV FLORA);
    • вазоны h-36 см для модели VM FLORA, VV FLORA;
    • Способ оттаивания - естественными теплопритоками (для модели VM-полный ряд открытые модули, фронт X0)
    • ТЭН (для модели VL-полный ряд; VV полный модельный ряд)
    • Для витрин пристенных с фронтом типоразмер по длине 0.6; 0,7 оснащен одной распашной дверью(правое открывание) с возможностью перенавески в заводских условиях

    Опции

    • Дополнительные полки с кронштейнами (VM, VV)
    • Дополнительные решетки с кронштейнами (VL)
    • Бампер защитный (труба нерж.) для модели VM, VV, VL
    • LED-подсветка каждой полки (для модели VM, VV)
    • Боковая LED-подсветка (розовый мясной)
    • Ограничители на полку (для модели VM, VV)
    • Ценникодержатели h-39 мм (кроме моделей VL)
    • Подвес для мяса (колбас) FC20-07
    • Крюк для мяса
    • Крюк для колбас
    • Любое цветовое решение отличное от стандартного (по RAL)
    • Фруктовый комплект (зеркальная панель, ограничитель для двух рядов полок)
    • Перегородка (делитель объема) для длины 1,9; 2,5
    • Колесная опора h-130 мм (длина 0.6; 0,7; 1,0; 1,3)
    • Ночная шторка (для открытой модели)
    • Кронштейн-накладка с подвесом для колбас

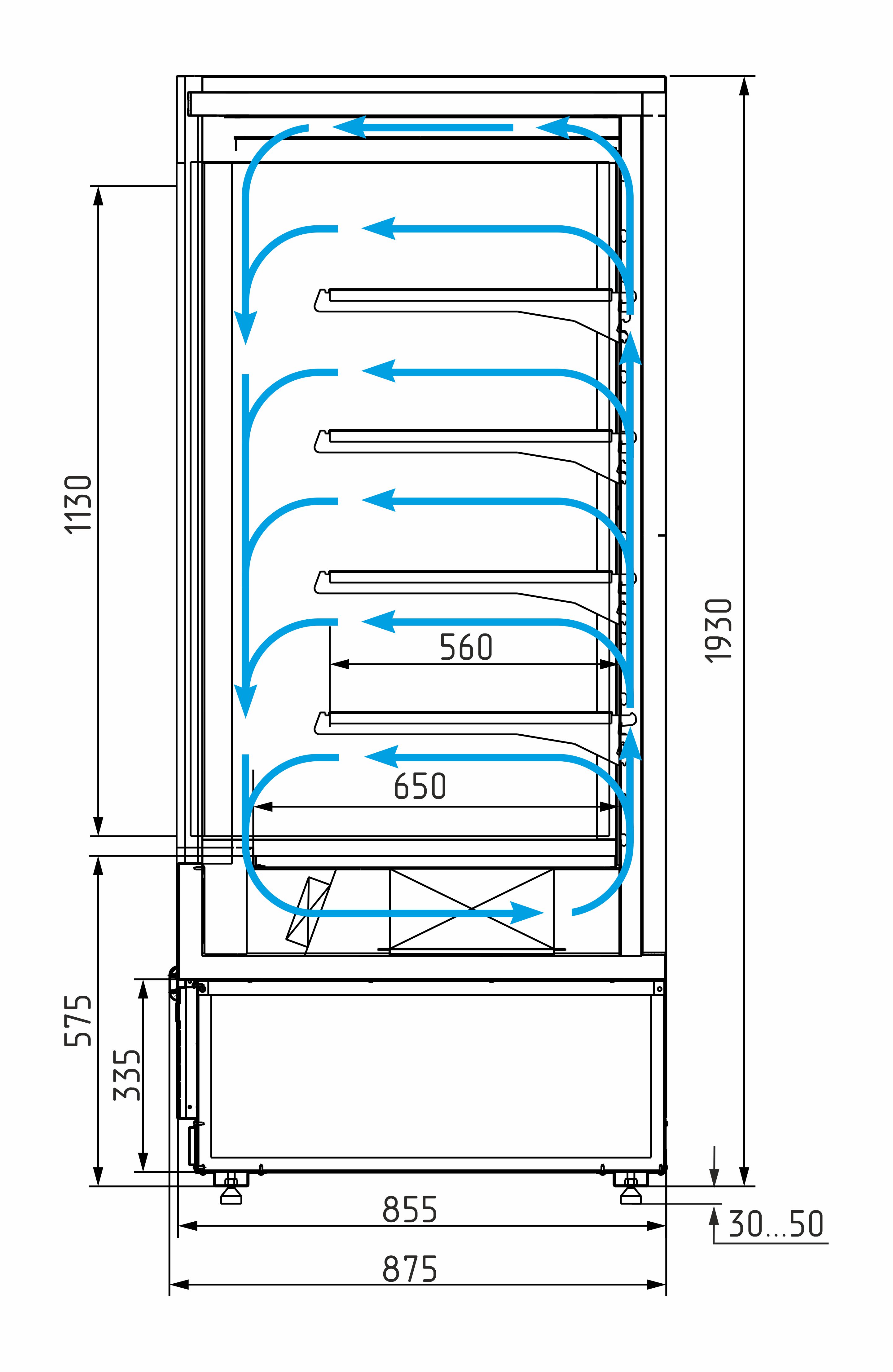

    Чертежи

    FС20-08 VM 0,7-2 9006-9005
    Чертеж FС20-08 VM 0,7-2 9006-9005
    • Полезный объем 0,34
    FС20-08 VM 1,0-2 9006-9005
    Чертеж FС20-08 VM 1,0-2 9006-9005
    • Полезный объем 0,51
    FС20-08 VM 1,3-2 9006-9005
    Чертеж FС20-08 VM 1,3-2 9006-9005
    • Полезный объем 0,66
    FС20-08 VM 1,9-2 9006-9005
    Чертеж FС20-08 VM 1,9-2 9006-9005
    • Полезный объем 0,99
    FС20-08 VM 2,5-2 9006-9005
    Чертеж FС20-08 VM 2,5-2 9006-9005
    • Полезный объем 1,32
    FС20-08 VM 0,7-2 0430 (INOX)
    Чертеж FС20-08 VM 0,7-2 0430 (INOX)
    • Полезный объем 0,34
    FС20-08 VM 1,0-2 0430 (INOX)
    Чертеж FС20-08 VM 1,0-2 0430 (INOX)
    • Полезный объем 0,51
    FС20-08 VM 1,3-2 0430 (INOX)
    Чертеж FС20-08 VM 1,3-2 0430 (INOX)
    • Полезный объем 0,66
    FС20-08 VM 1,9-2 0430 (INOX)
    Чертеж FС20-08 VM 1,9-2 0430 (INOX)
    • Полезный объем 0,99
    FС20-08 VM 2,5-2 0430 (INOX)
    Чертеж FС20-08 VM 2,5-2 0430 (INOX)
    • Полезный объем 1,32
    FC20-08 VM 1,0-2 FLORA
    Чертеж FC20-08 VM 1,0-2 FLORA
    • Полезный объем 0,78
    FC20-08 VM 1,3-2 FLORA
    Чертеж FC20-08 VM 1,3-2 FLORA
    • Полезный объем 0,99
