Витрины F16-08 (Tokyo)

картинка Витрины F16-08 (Tokyo)
картинка Витрины F16-08 (Tokyo)
картинка Витрины F16-08 (Tokyo)
картинка Витрины F16-08 (Tokyo)
картинка Витрины F16-08 (Tokyo)

Основные характеристики:

  • Номинальное напряжение 220 В, 50 Гц
  • Тип охлаждения – динамический
  • Климатический класс оборудования: 3
  • Хладагент R404a
  • Витрины предназначены для эксплуатации в закрытом помещении с естественной вентиляцией при температуре окружающей среды от +12 до +25 и относительной влажности не более 60%
  • Загрузить листовку F16-08 Загрузить 3D модели Загрузить цветовую схему Загрузить схему кодификации Загрузить листовку ЦВЕТ В ПОДАРОК Загрузить иллюстрации для SMM
    Полувертикальные витрины F16-08 (TOKIO) идеальное предложение для магазинов любого формата. Благодаря своим небольшим размерам при увеличенной выкладке товара, может быть использована для промо-продаж.

    УСТАНОВКА ВИТРИНЫ VM:
    Витрина должна быть установлена не ближе 2 м от отопительных приборов. Запрещается эксплуатация витрины при попадании на нее прямых солнечных лучей, воздушных потоков от кондиционеров, вентиляторов и обогревателей.
    Просвет между задней стенкой витрины и стеной помещения должен быть не менее 0,25 м.
    ПРЕДУСМОТРЕТЬ ВЫВОД ПЕРЕЛИВА ВАННОЧКИ ВЫПАРИВАНИЯ В ОБЩУЮ ДРЕНАЖНУЮ СИСТЕМУ ПОМЕЩЕНИЯ!
    Необходимо загружать витрину предварительно охлажденными до температуры полезного объема продуктами, равномерно располагая их на полках.
    Нагрузка на полку не более: 19кг - для  VM 1,0-2; 25кг - для VM 1,3-2; 18кг - для VM 1,9-2.
    Запрещается загораживать воздуховоды.
    При невыполнении требований нарушается циркуляция воздуха, эксплуатационные характеристики изделия ухудшаются, что может привести к порче пищевых продуктов.
    При дождливой или влажной погоде на витрине может выпадать конденсат. Это не является неисправностью. В этом случае время от времени протирайте витрину мягкой тканью.

    УСТАНОВКА ВИТРИНЫ SH:
    Витрина должна иметь проход шириной не менее 1 м от легковоспламеняющихся материалов. Запрещается эксплуатация витрины при попадании на нее воздушных потоков от кондиционеров, вентиляторов.
    НЕКОТОРЫЕ ДЕТАЛИ ИМЕЮТ ЗАЩИТНОЕ ПОКРЫТИЕ (ПЛЕНКУ), КОТОРОЕ НЕОБХОДИМО УДАЛИТЬ.
    Нагреватели включаются отдельно на каждой полке клавишным выключателем. Температура во внутреннем объеме не регулируется. Клавишный выключатель светильников расположен на передней панели витрины.
    Загрузить витрину продуктами, равномерно располагая их на полках.
    Нагрузка на полку не более: 19 кг для ВХСп-1,0; 25кг для ВХСп-1,3; 18кг для ВХСп-1,9.

    УСТАНОВКА ВИТРИНЫ VM/ SH
    Витрина должна быть установлена не ближе 2 м от отопительных приборов. Витрина должна иметь проход шириной не менее 1 м от легковоспламеняющихся материалов. Запрещается эксплуатация витрины при попадании на нее воздушных потоков от кондиционеров, вентиляторов.
    Просвет между задней стенкой витрины и стеной помещения должен быть не менее 0,25 м.
    ПРЕДУСМОТРЕТЬ ВЫВОД ПЕРЕЛИВА ВАННОЧКИ ВЫПАРИВАНИЯ В ОБЩУЮ ДРЕНАЖНУЮ СИСТЕМУ ПОМЕЩЕНИЯ!
    НЕКОТОРЫЕ ДЕТАЛИ ИМЕЮТ ЗАЩИТНОЕ ПОКРЫТИЕ (ПЛЕНКУ), КОТОРОЕ НЕОБХОДИМО УДАЛИТЬ.
    Необходимо загружать витрину предварительно охлажденными до температуры полезного объема продуктами, равномерно располагая их на полках.
    Нагрузка на полку не более: 19 кг -  для F16-08 VM/SH 1,0-2; 25 кг -  для F16-08 VM/SH 1,3-2; 18 кг -  для F16-08 VM/SH 1,9-2.
    Запрещается загораживать воздуховоды. При невыполнении требований нарушается циркуляция воздуха, эксплуатационные характеристики изделия ухудшаются, что может привести к порче пищевых продуктов.
    При дождливой или влажной погоде на витрине может выпадать конденсат. Это не является неисправностью. В этом случае время от времени протирайте витрину мягкой тканью.
    ТЕПЛОВОЙ РЕЖИМ: Вставить вилку сетевого кабеля в розетку и включить автоматический выключатель.
    Нагреватели включаются отдельно на каждой полке клавишным выключателем. Температура во внутреннем объеме не регулируется. Клавишный выключатель светильников расположен на передней панели витрины.
    Загрузить витрину продуктами, равномерно располагая их на полках.

    УСТАНОВКА ВИТРИНЫ VM FLORA:
    Витрина должна быть установлена не ближе 2 м от отопительных приборов. Запрещается эксплуатация витрины при попадании на нее прямых солнечных лучей, воздушных потоков от кондиционеров, вентиляторов и обогревателей.
    Просвет между задней стенкой витрины и стеной помещения должен быть не менее 0,25 м.
    ПРЕДУСМОТРЕТЬ ВЫВОД ПЕРЕЛИВА ВАННОЧКИ ВЫПАРИВАНИЯ В ОБЩУЮ ДРЕНАЖНУЮ СИСТЕМУ ПОМЕЩЕНИЯ!
    Нагрузка на полку не более: 19кг - для ВХСп-1,0; 25кг - для ВХСп-1,3; 18кг - для ВХСп-1,9.
    Запрещается загораживать воздуховоды.
    При невыполнении требований нарушается циркуляция воздуха, эксплуатационные характеристики изделия ухудшаются.
    При дождливой или влажной погоде на витрине может выпадать конденсат. Это не является неисправностью. В этом случае время от времени протирайте витрину мягкой тканью.

    Стандартное исполнение:
    9005 (схема 1, 2)
    0430 (схема 5,6)

    Исполнение под заказ (принимается при заполненной и подписанной цветовой схеме, см вкладку ЗАГРУЗИТЬ ЦВЕТОВУЮ СХЕМУ):
    цвет по схеме стандарт (схема 3,4) см вкладку ЦВЕТА)- цена не меняется,
    цвет по схеме нестандарт (по шкале RAL) - ЦЕНУ УТОЧНЯЙТЕ У МЕНЕДЖЕРА!

    Модель Габаритные размеры, мм Масса, кг t, °C Экс. пл-дь, мм Потр-е эл/эн в сутки, кВт Цена, руб
    Длина Ширина Высота
    F 16-08 VM 1,0-2 0020 стеклопакет (1600/875 ВХСп-1,0)F 16-08 VM 1,0-2 0020 стеклопакет (1600/875 ВХСп-1,0) F 16-08 VM 1,0-2 0020 стеклопакет (1600/875 ВХСп-1,0)
    Посмотреть чертеж
    1042 875 1600 (1650) 175 +2...+7 1,89 20,0 129 000 руб.
    F 16-08 VM 1,3-2 0020 cтеклопакет (1600/875 ВХСп-1,3)F 16-08 VM 1,3-2 0020 cтеклопакет (1600/875 ВХСп-1,3) F 16-08 VM 1,3-2 0020 cтеклопакет (1600/875 ВХСп-1,3)
    Посмотреть чертеж
    1342 875 1600 (1650) 210 +2...+7 2,47 21,0 148 200 руб.
    F 16-08 VM 1,9-2 0020 cтеклопакет (1600/875 ВХСп-1,9)
    Посмотреть чертеж
    1942 875 1600 (1650) 290 +2...+7 3,59 24,0 191 200 руб.
    F 16-08 VM 1,0-2 0200 тонир. cтеклопакет (1600/875 ВХСп-1,0)
    Посмотреть чертеж
    1042 875 1600 (1650) 175 +2...+7 1,89 20,0 129 000 руб.
    F 16-08 VM 1,3-2 0200 тонир. cтеклопакет (1600/875 ВХСп-1,3)
    Посмотреть чертеж
    1342 875 1600 (1650) 210 +2...+7 2,47 21,0 148 200 руб.
    F 16-08 VM 1,9-2 0200 тонир. cтеклопакет (1600/875 ВХСп-1,9)
    Посмотреть чертеж
    1942 875 1600 (1650) 290 +2...+7 3,59 24,0 191 200 руб.
    F 16-08 SH 1,0-2 0020 cтеклопакет (1600/875 BT-1,0)F 16-08 SH 1,0-2 0020 cтеклопакет (1600/875 BT-1,0) F 16-08 SH 1,0-2 0020 cтеклопакет (1600/875 BT-1,0)
    Посмотреть чертеж
    1042 875 1600 (1650) 150 +45 1,89 19,2 116 200 руб.
    F 16-08 SH 1,3-2 0020 cтеклопакет (1600/875 BT-1,3)F 16-08 SH 1,3-2 0020 cтеклопакет (1600/875 BT-1,3) F 16-08 SH 1,3-2 0020 cтеклопакет (1600/875 BT-1,3)
    Посмотреть чертеж
    1342 875 1600 (1650) 175 +45 2,47 28,8 133 200 руб.
    F 16-08 SH 1,9-2 0020 cтеклопакет (1600/875 BT-1,9)
    Посмотреть чертеж
    1942 875 1600 (1650) 200 +45 3,59 38,4 171 900 руб.
    F 16-08 SH 1,0-2 0200 тонир. cтеклопакет (1600/875 BT-1,0)F 16-08 SH 1,0-2 0200 тонир. cтеклопакет (1600/875 BT-1,0) F 16-08 SH 1,0-2 0200 тонир. cтеклопакет (1600/875 BT-1,0)
    Посмотреть чертеж
    1042 875 1600 (1650) 150 +45 1,89 19,2 116 200 руб.
    F 16-08 SH 1,3-2 0200 тонир. cтеклопакет (1600/875 BT-1,3)F 16-08 SH 1,3-2 0200 тонир. cтеклопакет (1600/875 BT-1,3) F 16-08 SH 1,3-2 0200 тонир. cтеклопакет (1600/875 BT-1,3)
    Посмотреть чертеж
    1342 875 1600 (1650) 175 +45 2,47 28,8 133 200 руб.
    F 16-08 SH 1,9-2 0200 тонир. cтеклопакет (1600/875 BT-1,9)
    Посмотреть чертеж
    1942 875 1600 (1650) 200 +45 3,59 38,4 171 900 руб.
    F 16-80 VM/SH 1,0-2 0020 cтеклопакет (1600/875 ВХСп/ВТ-1,0) F 16-80 VM/SH 1,0-2 0020 cтеклопакет (1600/875 ВХСп/ВТ-1,0) F 16-80 VM/SH 1,0-2 0020 cтеклопакет (1600/875 ВХСп/ВТ-1,0)
    Посмотреть чертеж
    1042 875 1600(1650) 180 +2...+7/до+45 1,89 20,0/19,2 181 400 руб.
    F 16-80 VM/SH 1,3-2 0020 cтеклопакет (1600/875 ВХСп/ВТ-1,3) F 16-80 VM/SH 1,3-2 0020 cтеклопакет (1600/875 ВХСп/ВТ-1,3) F 16-80 VM/SH 1,3-2 0020 cтеклопакет (1600/875 ВХСп/ВТ-1,3)
    Посмотреть чертеж
    1342 875 1600(1650) 217 +2...+7/до +45 2,47 21,0/28,8 192 800 руб.
    F 16-80 VM/SH 1,9-2 0020 cтеклопакет (1600/875 ВХСп/ВТ-1,9)
    Посмотреть чертеж
    1942 875 1600(1650) 290 +2...+7/до +45 3,59 24/38,4 262 000 руб.
    F 16-80 VM/SH 1,0-2 0200 тонир. cтеклопакет (1600/875 ВХСп/ВТ-1,0)
    Посмотреть чертеж
    1042 875 1600(1650) 180 +2...+7/до+45 1,89 20,0/19,2 181 400 руб.
    F 16-80 VM/SH 1,3-2 0200 тонир. cтеклопакет (1600/875 ВХСп/ВТ-1,3)
    Посмотреть чертеж
    1342 875 1600(1650) 217 +2...+7/до +45 2,47 21,0/28,8 192 800 руб.
    F 16-80 VM/SH 1,9-2 0200 тонир стеклопакет (1600/875 ВХСп/ВТ-1,9)
    Посмотреть чертеж
    1942 875 1600(1650) 290 +2...+7/до +45 3,59 24/38,4 262 000 руб.
    F16-08 VM 1,0-2 0020 FLORA
    Посмотреть чертеж
    1042 875 1600 (1650) 170 +2...+7 - 20,0 146 100 руб.
    F16-08 VM 1,3-2 0020 FLORA
    Посмотреть чертеж
    1342 875 1600 (1650) 202 +2...+7 - 21,0 168 500 руб.
    F16-08 VM 1,9-2 0020 FLORAF16-08 VM 1,9-2 0020 FLORA F16-08 VM 1,9-2 0020 FLORA
    Посмотреть чертеж
    1942 875 1600 (1650) 275 +2...+7 - 24,0 221 500 руб.

    Стандартная комплектация

    • Компрессор европейского производства
    • Электронный блок управления Carel
    • Корпус из стали
    • Термоизоляция корпуса- пенополиуретан
    • Верхняя LED подсветка
    • Выпариватель конденсата
    • Боковые панели со стеклопакетом
    • Боковые панели с тонированным стеклопакетом
    • 3 ряда полок (для модели VM, SH, VM/SH) ;
    • 3 ряда полок под вазоны(для модели VM FLORA);
    • вазоны h-30 см для модели VM FLORA (1,0-15 шт, 1,3-18 шт, 1,9-24 шт);
    • Способ оттаивания - естественными теплопритоками

    Опции

    • Дополнительные полки с кронштейнами
    • Бампер защитный (труба нерж.)
    • LED-подсветка каждой полки (КРОМЕ ТЕПЛОВЫХ МОДУЛЕЙ)
    • Ограничители на полку
    • Ценникодержатели h-39 мм
    • Любое цветовое решение отличное от стандартного (по RAL)
    • Возможность брендирования
    • колесная опора h-130 мм
    • Ночная шторка (для модели VM, VM/SH)

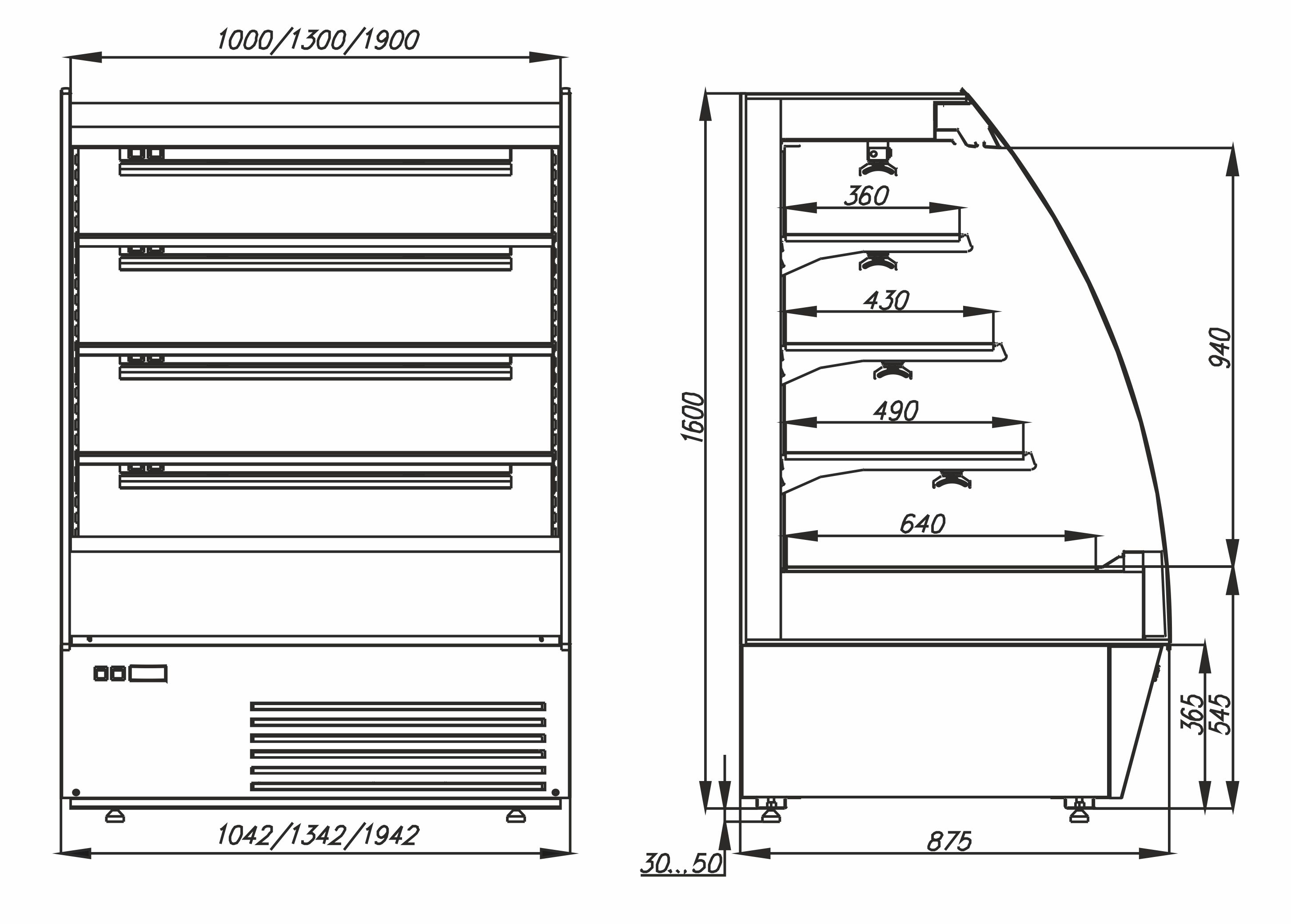

    Чертежи

    Чертеж F16-08 VM 1,0-2 0020 FLORA
    • Полезный объем 0,6
    Чертеж F16-08 VM 1,3-2 0020 FLORA
    • Полезный объем 0,78
    F16-08 VM 1,9-2 0020 FLORA
    Чертеж F16-08 VM 1,9-2 0020 FLORA
    • Полезный объем 1,14
